真空泵工作原理及故障排除

    真空泵常用于空調及制冷設備維修時抽真空，其結構如圖4.1所示。轉子外圓與泵腔內表面相切.在彈贊的作用下。轉子槽中的旋片與定子腔壁緊密貼合。當偏心轉子在電機的拖動下順時針旋轉時，旋片也隨著旋轉，進氣腔不斷擴大，吸氣口不斷吸入氣體;與此同時，排氣空腔則越來越小。已被吸入的氣體則被徹底壓縮，達到一定壓力后即可沖開排氣閥，由排氣管排出……如此循環，吸氣口就可以起到抽真空的作用。

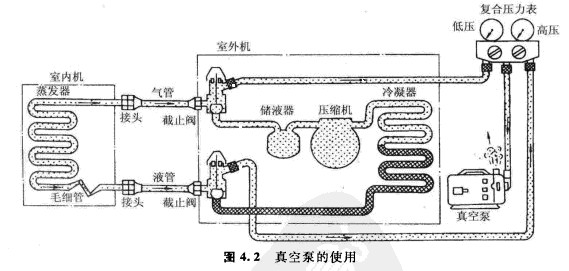

    空調及制冷設備抽真空時，真空泵的管路連接如圖4.2所示。

真空泵常見故障排除
制冷系統經打壓、檢漏確認不存在漏氣現象，且真空泵與系統管路也連接無誤時.如果真空度達不到要求，則必須檢查真空泵是否損壞或出現質量問題。
(1)真空泵內的油最是否低于標準線，油質是否變污、皂化，或溫度過低，致使氣體無法順利排出。

(2)進氣閥處的金屬網是否被灰塵或異物堵塞，造成吸氣回路不通或效率下降。

(3)電機傳動皮帶是否過松、打滑，造成偏心轉子轉速不夠。

(4)真空泵的吸氣量是否適合于制冷系統?如果“小馬拉大車”.效率自然不夠。

(5)排除上述原因后，應檢查真空泵的密封件、旋片彈黃、排氣閥以及泵腔內其他零件。如損壞，應及時修復、更換。
